大口徑螺翼水表系列
大口徑螺翼水表系列
大口徑螺翼水表系列
1.水平螺翼式水表用于測量流經自來水管道的冷（熱）水的總量。
2.濕式E型：具有計量精度高，始動流量小，抄讀方便；液封F型：計數機構采用特殊液體封裝，防污性能好，能保持長期讀數清晰；冷、熱水任選；系列通用性強；流通能力大，壓力損失??；流通能力大；結構緊湊。
3.主要技術參數：
規格 | 計量等級 | 公稱流量 | 分界流量 | 最小流量 | 最小示值 | 最大示值 |
m3/h | m3 | |||||
80 | A | 40 | 12 | 3.2 | 0.005 | 999999 |
B | 8.0 | 1.2 | ||||
100 | A | 60 | 18 | 4.8 | 0.005 | 999999 |
B | 12 | 1.8 | ||||
125 | A | 100 | 30 | 8.0 | 0.005 | 999999 |
B | 20 | 3.0 | ||||
150 | A | 150 | 45 | 12 | 0.05 | 9999999 |
B | 30 | 4.5 | ||||
200 | A | 250 | 75 | 20 | 0.05 | 9999999 |
B | 60 | 7.5 | ||||
250 | A | 400 | 120 | 32 | 0.5 | 99999999 |
B | 80 | 12 | ||||
300 | A | 600 | 180 | 48 | 0.5 | 99999999 |
B | 120 | 18 | ||||

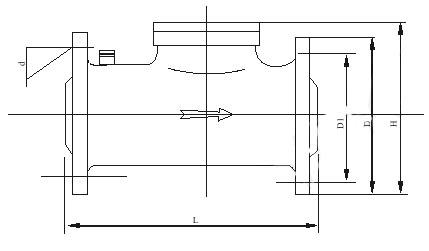

4.外型尺寸及重量：
規格 | L | D | D1 | H | 法蘭螺栓 | 重量 |
mm | mm | dxn | kg | |||
80 | 225 | Φ200 | Φ160 | 276 | M16x8 | 17.5 |
100 | 250 | Φ220 | Φ180 | 285 | M16x8 | 20 |
125 | 250 | Φ250 | Φ210 | 300 | M16x8 | 22 |
150 | 300 | Φ285 | Φ240 | 345 | M16x8 | 33 |
200 | 350 | Φ340 | Φ295 | 372 | M16x8 | 45 |
250 | 400 | Φ395 | Φ350 | 492 | M16x12 | 94 |
300 | 450 | Φ445 | Φ400 | 515 | M16x12 | 114 |
